스마트조명 표준 기반 "스마트조명 제어 시스템"

조명 조명
센서 센서
CoAP
게이트웨이 게이트웨이
MQTT HTTP
서버 서버
효과
조명 에너지 절감 유지보수 효율성 향상
관리플랫폼
대시보드 시나리오 관리 그룹/장면 관리 이벤트 알림 데이터 수집/적재 이력 관리 장치 관리 표준 속성 관리
공통플랫폼
조명 제어 조명/센서 설정 조명/센서 상태 이벤트 및 고장 전력 사용량
표준
스마트조명 표준 상호 운용성 Open API

스마트조명 표준 준수

  • "KS C 7751-1: 2024, 스마트 조명 시스템 - 제1부: 일반 요구사항" 준수
  • "KS C 7751-2: 2024, 스마트 조명 시스템 - 제2부: 시스템 구조" 준수
  • "KS C 7751-3: 2024, 스마트 조명 시스템 - 제3부: 주소체계" 준수
  • "KS C 7751-4: 2024, 스마트 조명 시스템 - 제4부: 데이터 모델" 준수
  • "KS C 7751-5: 2024, 스마트 조명 시스템 - 제5부: 백본 네트워크 상호 연동 API" 준수
  • "TTAK.KO-04.0234 스마트조명시스템 일반요구사항 및 주소체계 시험" 통과
  • "TTAK.KO-04.0237 스마트조명시스템 성능 및 안정성 시험" 통과

주요 기능

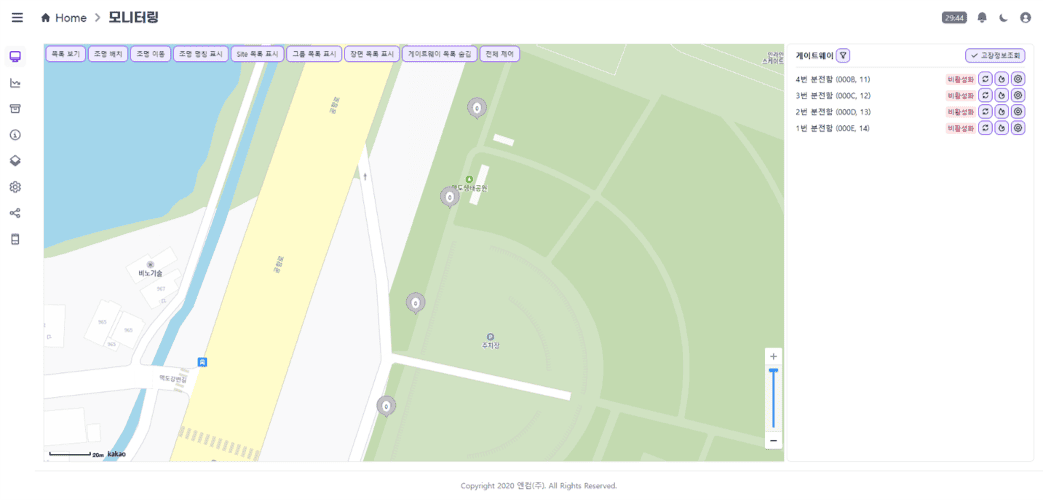

지도 모니터링
모니터링
  • 운영 현황 제공
    1. 게이트웨이 및 조명 정상/장애 개수
    2. 그룹 구성정보, 장면 설정정보
    3. 조명 상태정보
  • 조명 현재 위치 제공
    • 게이트웨이/조명 위치를 지도(도면)상 표기
    • 디바이스 상태정보에 따른 마커 표시
  • 운영 정보 관리
    • 게이트웨이 활성화 여부
    • 그룹/장면 등록,수정,삭제
    • 디바이스 고장정보 조회
  • 조명 제어
    • 개별 조명 상태정보 변경
    • 그룹/장면 조명 상태정보 변경

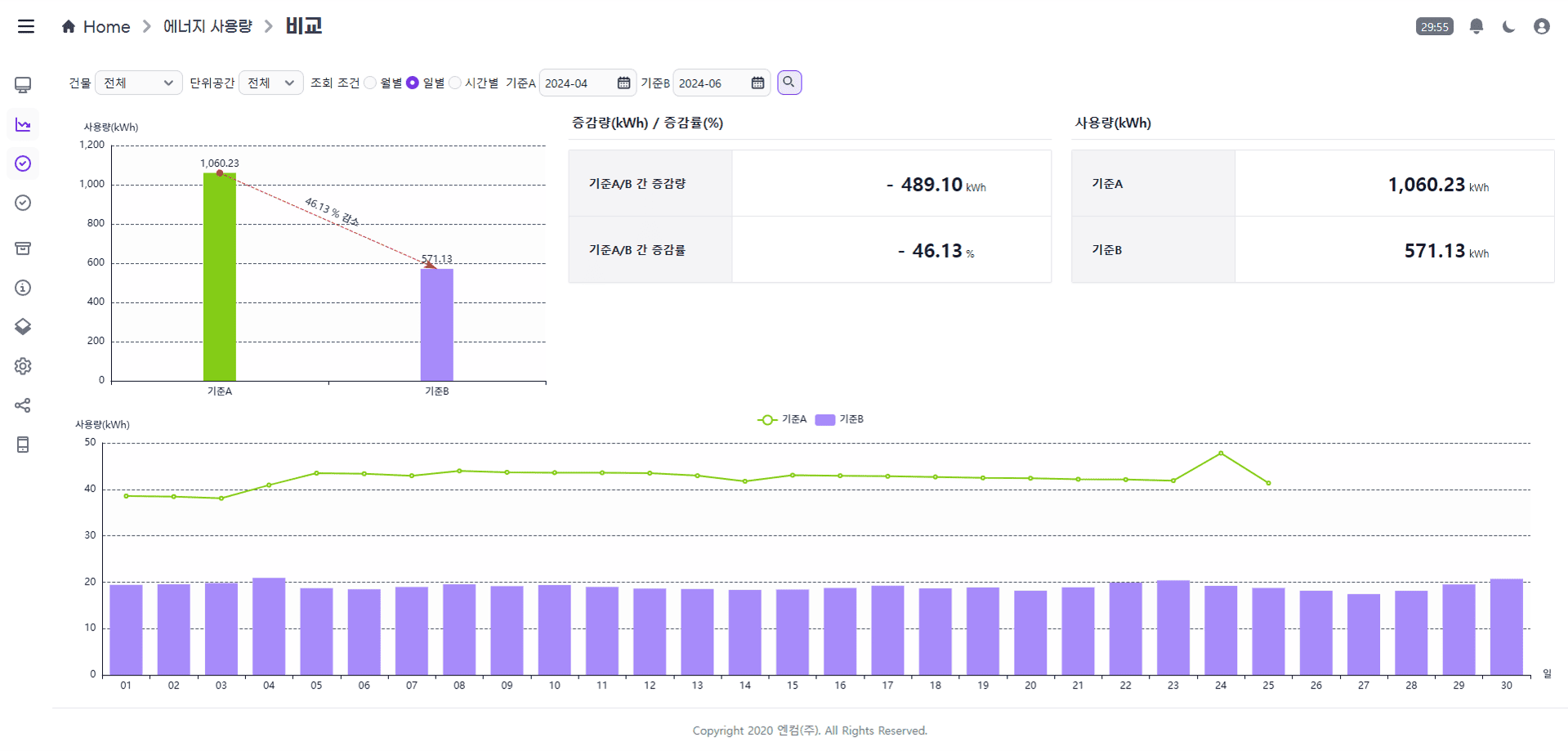

에너지사용량 비교
에너지사용량 비교
  • 에너지 사용량 비교 기준
    1. 건물, 미터링 단위공간 선택
    2. 월별, 일별, 시간별 조건
  • 전력 사용량 비교
    • 비교 전/후 전력 사용량
    • 비교 전/후 증감량, 증감률
    • 조회 조건 해당 합산 표시
    • 조회 조건별 세부 표시
  • 엑셀 생성
    • 비교 기준에 해당하는 세부 데이터

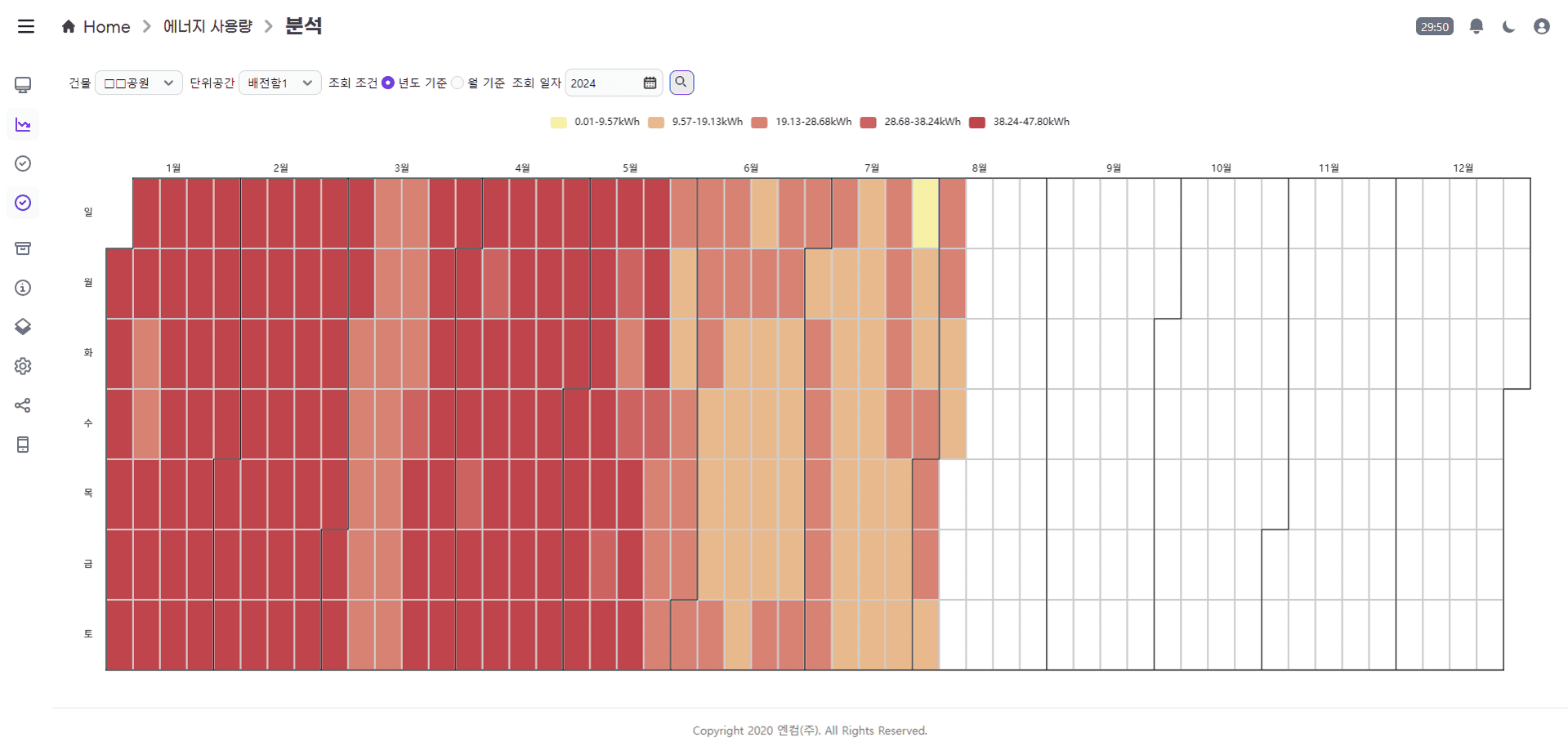

에너지 사용량 분석
에너지 사용량 분석
  • 에너지 사용량 분석 기준
    1. 건물, 미터링 단위공간 선택
    2. 년도/월 기준 조건
  • 전력 사용량 분석
    • 년도 기준 : 일자별 에너지 사용량을 히트맵 표시
    • 월 기준 : 일자별 파이 차트 표시
  • 엑셀 생성
    • 분석 기준에 해당하는 세부 데이터

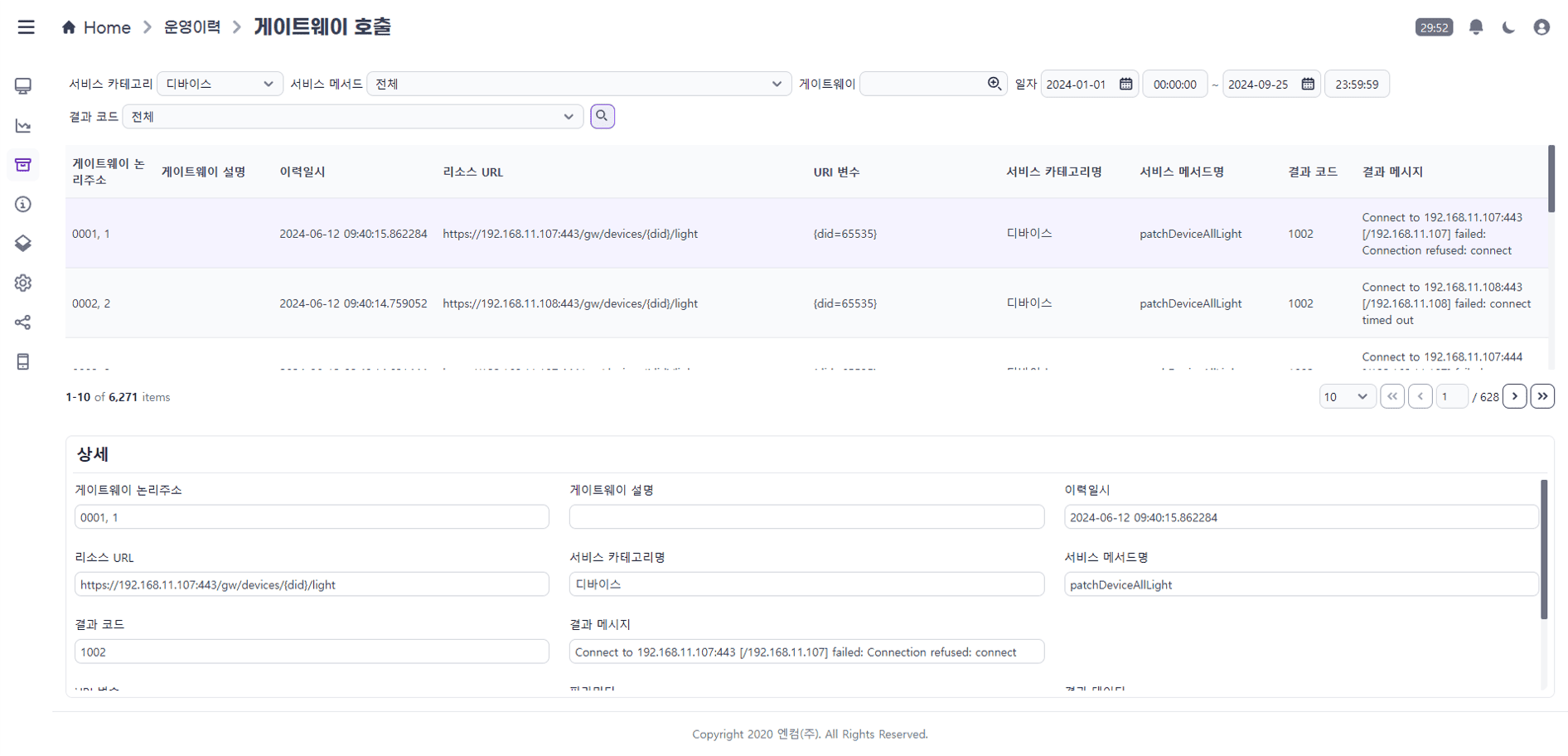

호출 이력
호출 이력
  • 게이트웨이 호출 구분
    1. 서비스 카테고리 : 게이트웨이, 부속장치, 디바이스, 그룹, 장면, 시나리오
    2. 서비스 메서드 : 서비스 카테고리 종속, API 명칭
    3. 결과 코드 : 정상, 에러 분류별 정의
  • 게이트웨이 호출 내용
    • 요청 : 리소스, URI 변수, 파라미터
    • 응답 : 결과 코드, 메시지, 데이터

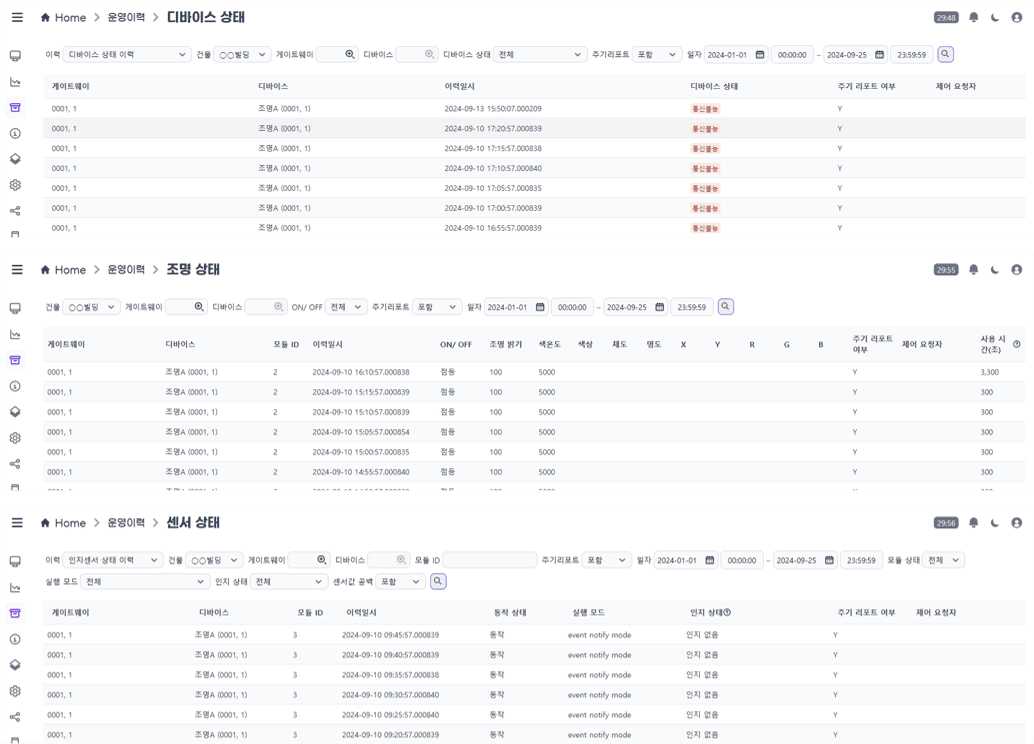

상태 이력
상태 이력
  • 상태 이력 조회
    1. 상태 데이터 수집 및 적재
    2. 디바이스 상태, 조명 상태, 센서 상태
  • 디바이스 상태 이력
    • 정상, 통신불능, 기기장애, 전원꺼짐
  • 조명 상태 이력
    • 점소등, 밝기, 색온도 등
    • 계산된 사용 시간
  • 센서 상태 이력
    • 인지센서, 조도센서, 온습도센서 등
    • 동작 상태, 실행 모드, 센서 값

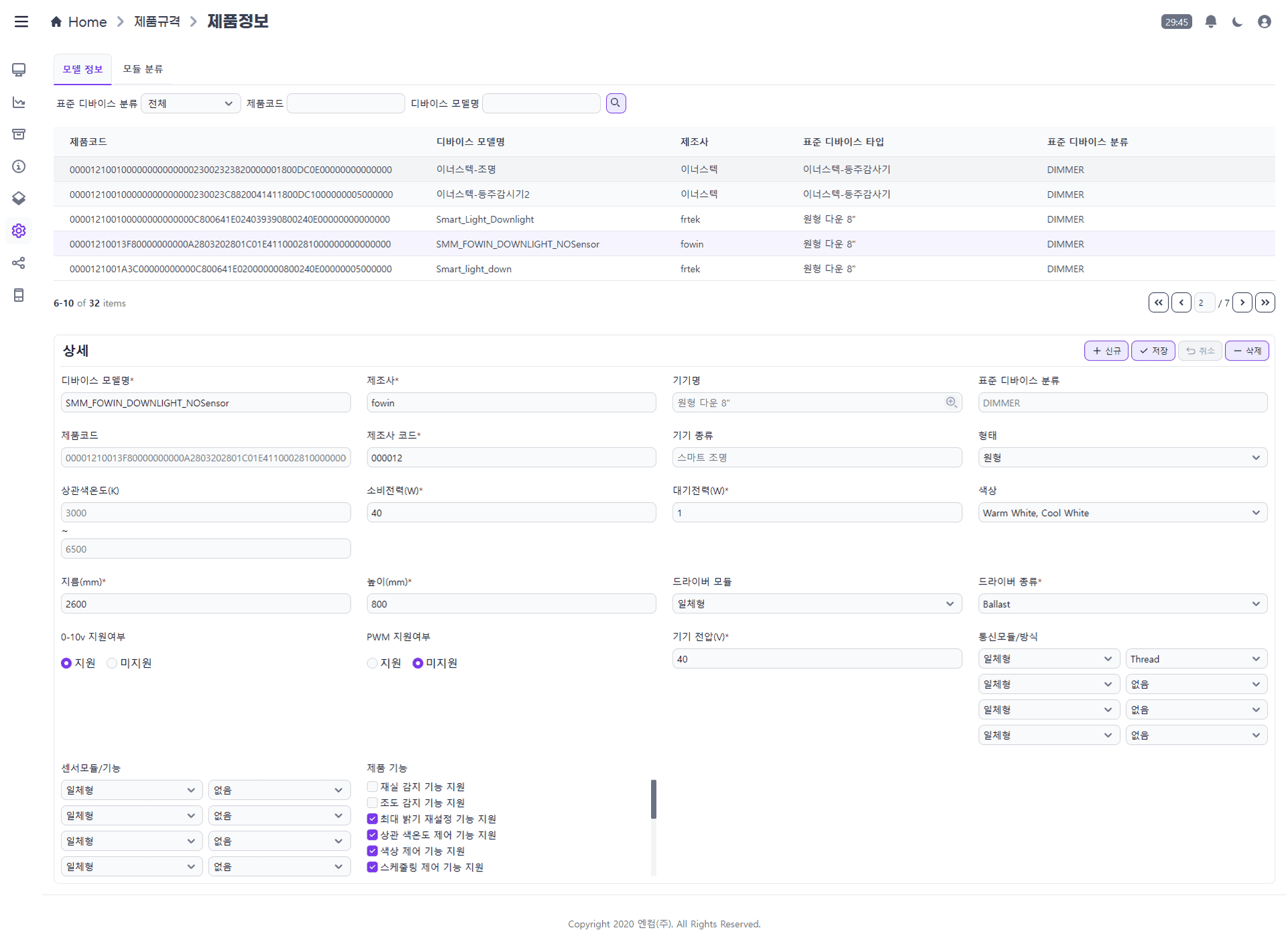

제품 정보
제품 정보
  • 디바이스 모델
    1. 표준 디바이스 타입 분류 : 게이트웨이, 조명, 센서
    2. KS C 7752: 2019, 스마트조명 시스템 제1-2부: IP 주소체계 준수
    3. 제품코드 등록, 삭제
  • 제품코드
    • 기기 종류에 따라 세부 입력항목 상이
    • 통신 모듈 / 방식 : Ethernet, Thread, PLC 등
    • 센서 모듈 / 방식 : 온습도, 조도, 인지 등
    • 제품 기능

협력 업체

적용 사례

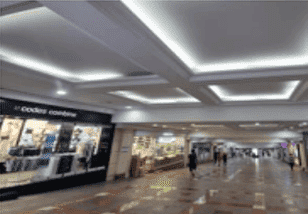

서면중앙지하몰
서면중앙지하몰
  • Thread 기반 통신
  • 스마트조명 1,302대
  • 스마트센서 51대
  • 게이트웨이 58대
  • 주차장 에너지 절감률 73.7%
세정 갤러리점
세정 갤러리점
  • BLE Mesh 기반 통신
  • 스마트조명 188대
  • 스마트센서 16대
  • 게이트웨이 1대
  • 에너지 절감률 77.1%

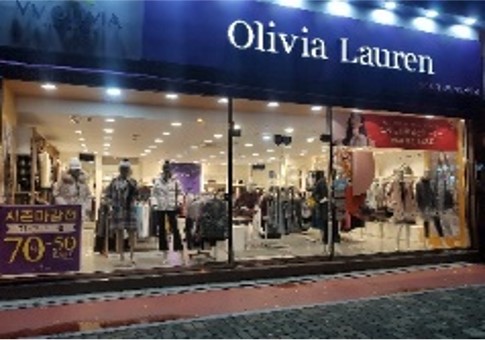

올리비아로렌 화명점
올리비아로렌 화명점
  • BLE Mesh 기반 통신
  • 스마트조명 74대
  • 스마트센서 11대
  • 게이트웨이 1대
한일플라스틱
한일플라스틱
  • BLE Mesh 기반 통신
  • 스마트조명 96대
  • 게이트웨이 4대
  • 에너지 절감률 74.1%

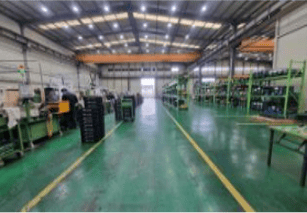

범아유니텍
범아유니텍
  • BLE Mesh 기반 통신
  • 스마트조명 327대
  • 게이트웨이 7대
  • 에너지 절감률 74.1%

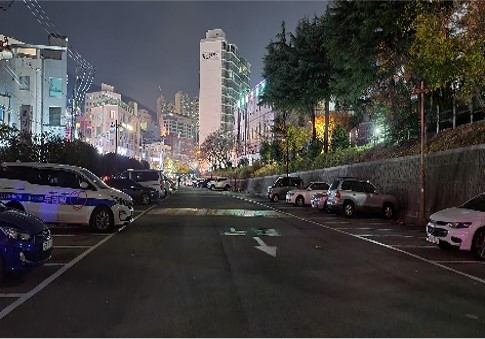

학장천복개주차장
학장천복개주차장
  • Thread 기반 통신
  • 스마트조명 36대
  • 스마트센서 3대
  • 게이트웨이 1대
  • 에너지 절감률 70.9%
회동동공영차고지
회동동공영차고지
  • PLC 기반 통신
  • 스마트조명 98대
  • 스마트센서 1대
  • 게이트웨이 1대
  • 에너지 절감률 66.8%

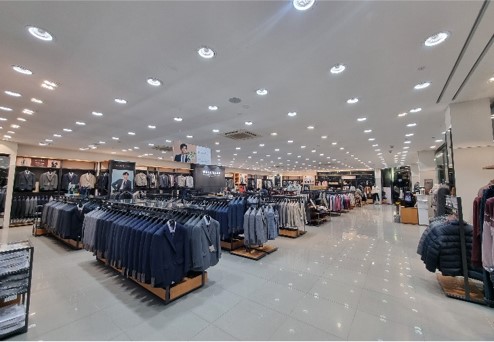

웰메이드 용원점
웰메이드 용원점
  • BLE Mesh 기반 통신
  • 스마트조명 261대
  • 스마트센서 18대
  • 게이트웨이 1대

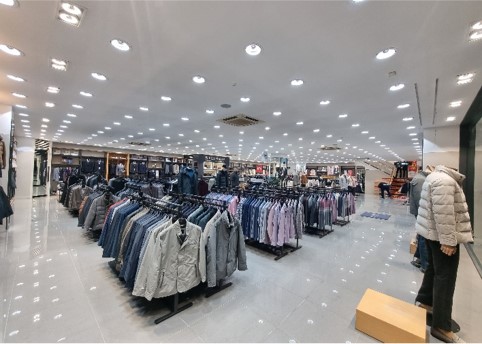

웰메이드 동김해점
웰메이드 동김해점
  • BLE Mesh 기반 통신
  • 스마트조명 335대
  • 스마트센서 21대
  • 게이트웨이 1대

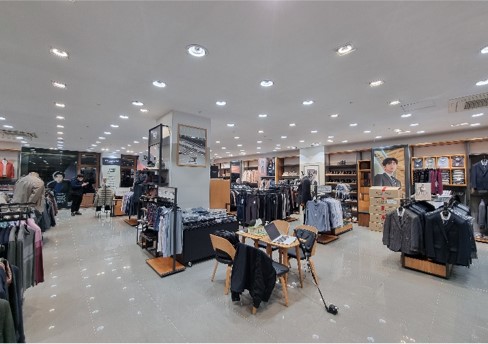

웰메이드 화명점
웰메이드 화명점
  • BLE Mesh 기반 통신
  • 스마트조명 215대
  • 스마트센서 13대
  • 게이트웨이 1대

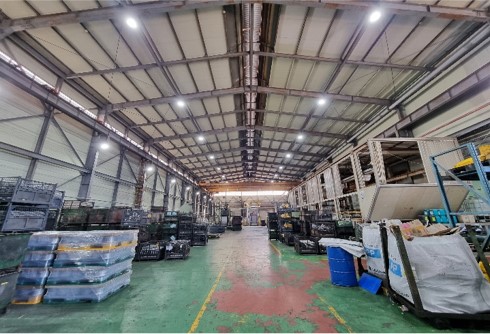

호창MF
호창MF
  • BLE Mesh 기반 통신
  • 스마트조명 109대
  • 게이트웨이 4대

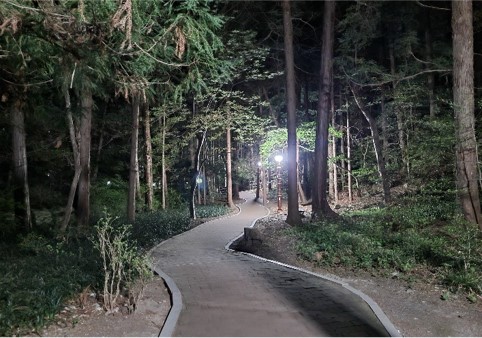

대신공원
대신공원
  • Thread 기반 통신
  • 스마트조명 88대
  • 게이트웨이 5대

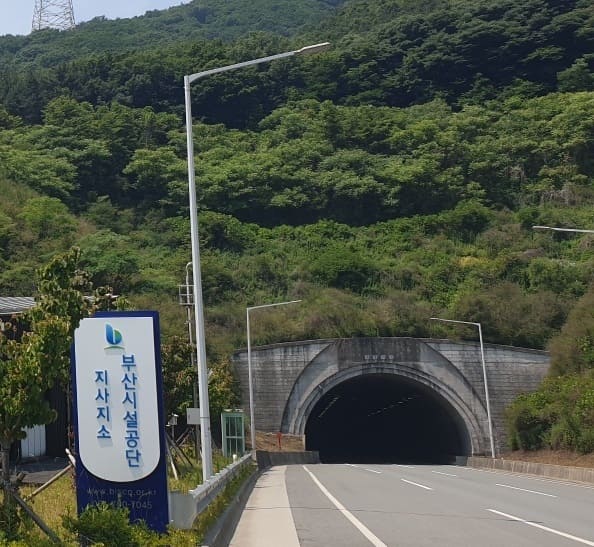

가덕터널
가덕터널
  • PLC 기반 통신
  • 스마트조명 543대
  • 스마트센서 1대
  • 게이트웨이 1대

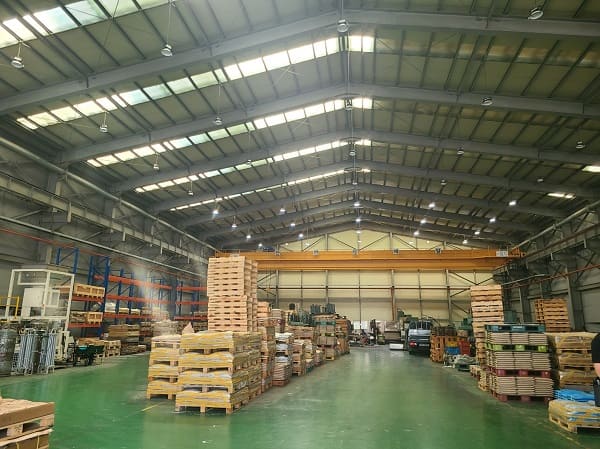

경성산업
경성산업
  • BLE Mesh 기반 통신
  • 스마트조명 150대
  • 게이트웨이 3대

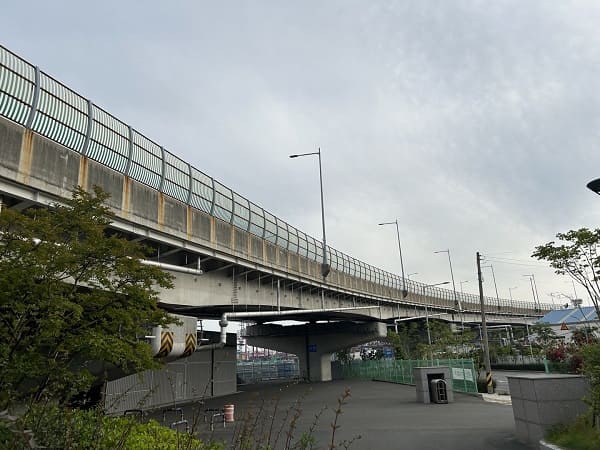

동명고가교
동명고가교
  • PLC 기반 통신
  • 스마트조명 53대
  • 스마트센서 1대
  • 게이트웨이 2대

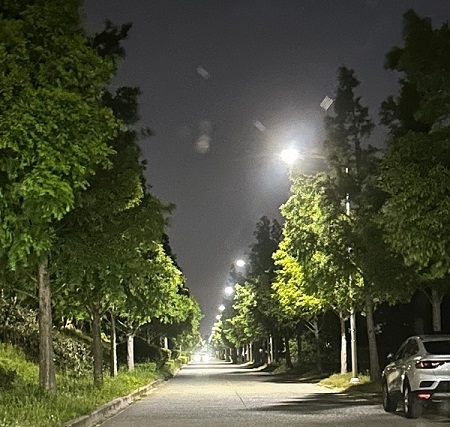

맥도생태공원
맥도생태공원
  • Thread 기반 통신
  • 스마트조명 105대
  • 게이트웨이 4대

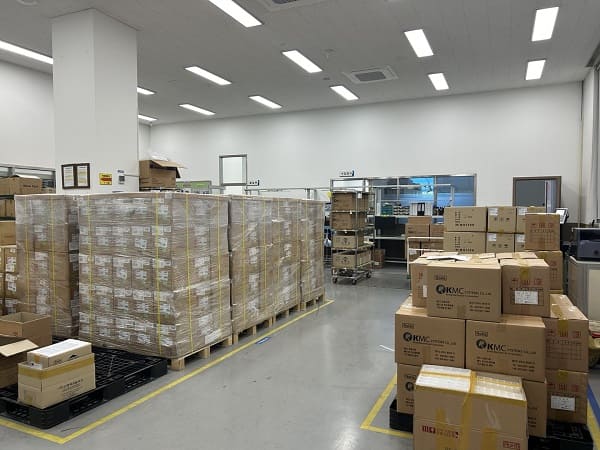

웨이브텍
웨이브텍
  • Thread 기반 통신
  • 스마트조명 282대
  • 게이트웨이 20대
웅장로
웅장로
  • PLC 기반 통신
  • 스마트조명 101대
  • 게이트웨이 3대
